產品描述
參數
氣彈簧(gas spring)是一種可以起支撐、緩沖、制動、高度調節及角度調節等功能的工業配件。氣彈簧是非標產品，尺寸和壓力我司都可以根據需求定制，根據功能可定制自由式氣彈簧，可控氣彈簧（角調器），自鎖保險式氣彈簧，阻尼氣彈簧等，根據材質可以定制普通氣彈簧，不銹鋼氣彈簧，耐高溫氣彈簧等。

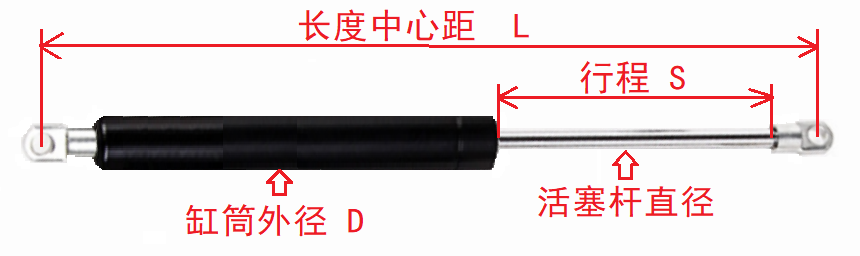

1、自由式氣彈簧 （以扁頭為例，尺寸圖如下）
以下是一些常規選用的型號，可做參考，如不滿足需求可根據需求定制。
尺寸單位：mm 壓力單位：N（10N≈1kg）
|
L |
S |
D |
d |
壓力F |
|
L |
S |
D |
d |
壓力F |
|
150 |
40 |
15 |
6 |
10N~250N |
200 |
60 |
21/22 |
10 |
50N-1000N |
|
|
180 |
50 |
220 |
70 |
|||||||
|
200 |
60 |
250 |
85 |
|||||||
|
250 |
90 |
280 |
100 |
|||||||
|
280 |
100 |
300 |
110 |
|||||||
|
300 |
110 |
320 |
120 |
|||||||
|
150 |
40 |
18 |
8 |
20N-500N |
350 |
130 |
||||
|
180 |
50 |
380 |
150 |
|||||||
|
200 |
60 |
400 |
160 |
|||||||
|
220 |
70 |
420 |
170/140 |
|||||||
|
250 |
85 |
450 |
180 |
|||||||
|
280 |
100 |
470 |
190 |
|||||||
|
300 |
110 |
480 |
200 |
|||||||
|
320 |
120 |
500 |
200 |
|||||||
|
330 |
125 |
530 |
220 |
21/22 |
10 |
100N-900N |
||||
|
350 |
130 |
550 |
230 |
|||||||
|
380 |
150 |
600 |
255 |
|||||||
|
400 |
160 |
650 |
280 |
|||||||
|
420 |
170 |
700 |
300/280 |
|||||||
|
450 |
180 |
750 |
320 |
|||||||
|
480 |
200 |
800 |
350 |
21/22 |
10 |
100N-600N |
||||
|
500 |
200 |
18 |
8 |
50N-300N |
850 |
360 |
||||
|
550 |
230 |
900 |
400 |
|||||||
|
600 |
260 |
如需其他尺寸和壓力，均可定制 |
||||||||
說明：
(1)：自由式氣彈簧為常用氣彈簧，是非標產品，尺寸和壓力我司都可以根據需求定制。
(2)：安裝長度中心距也說總長，行業內默認指打開之后安裝兩孔之間的距離，并非氣彈簧邊到邊的距離。
(3)：行程一般設計預留10mm左右，比如行程200mm，實際使用行程建議不超過190mm。
(4)：壓力主要由管內氣體產生，有熱漲冷縮特性，時間久了會輕微衰減，建議選用比實際使用壓力略大為好，但并不是越大越好。
(5)：缸筒外徑有：15mm，18mm，21/22mm，27/28mm，活塞桿直徑有：8mm，10mm，12mm，14mm，16mm等，一般可根據長度和壓力的大小按照常規匹配，也可以定制?？啥ㄖ谱铋L1.5米左右，最大壓力2800N左右。

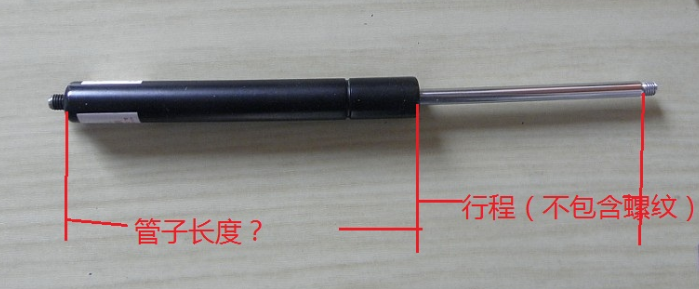

(6)：我司現貨氣彈簧大部分采用分體設計，鏈接方式多種可選，氣彈簧無兩頭鏈接頭時圖尺寸如下：

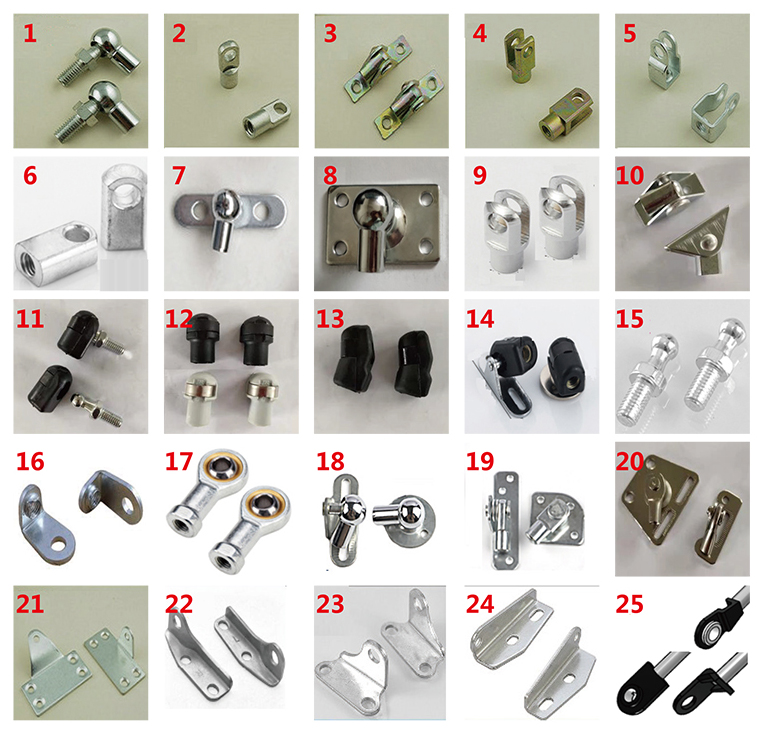

多重鏈接方式可選，圖片如下：
